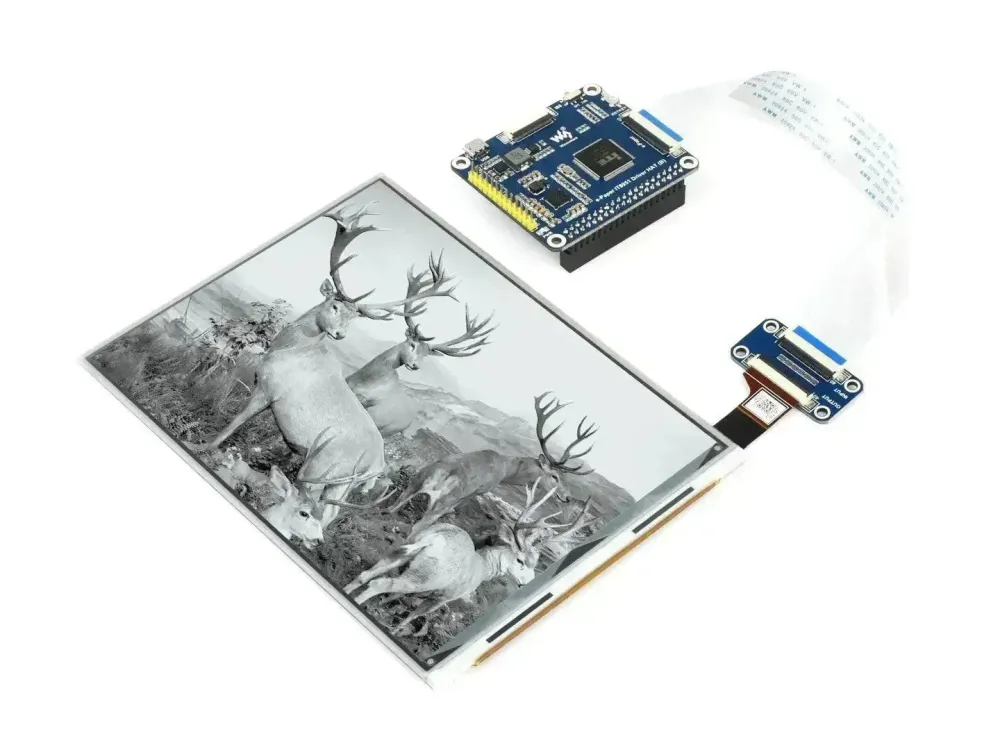

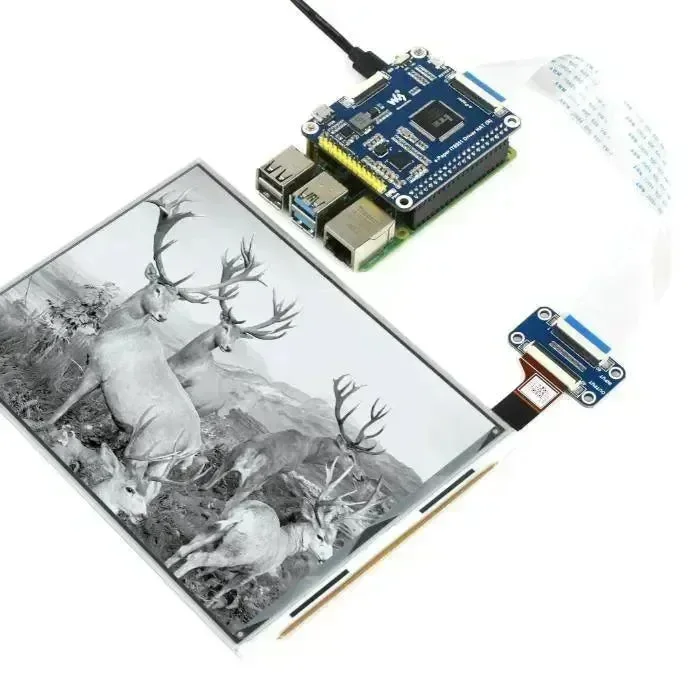

Le Waveshare écran E-Ink 7,8 pouces 1872×1404 avec carte HAT est une carte e-paper haute résolution de 7,8 pouces conçue pour les Raspberry Pi, STM32, Nucleo et autres plateformes de contrôleurs embarqués. Il utilise le contrôleur IT8951 et prend en charge les interfaces USB, SPI et I80, ce qui le rend adapté à la fois à l’évaluation et à l’intégration dans des projets avancés d’affichage semblable au papier.
Avec une résolution de 1872 x 1404, une prise en charge du rafraîchissement partiel et un affichage réfléchissant semblable au papier qui conserve la dernière image après extinction, ce module est idéal pour les liseuses, instruments industriels, tableaux de bord à faible consommation, terminaux e-paper, dispositifs d’affichage d’informations et systèmes d’affichage en niveaux de gris embarqués. Il offre une densité de pixels bien plus élevée que les cartes e-paper plus petites et est particulièrement utile lorsque la clarté des détails et la faible consommation sont importantes simultanément.
Caractéristiques
- Écran e-paper haute résolution de 7,8 pouces avec une résolution de 1872 x 1404.
- Contrôleur IT8951 intégré pour un contrôle avancé de la conduite et du rafraîchissement.
- Interfaces USB / SPI / I80 pour Raspberry Pi, STM32 et autres cartes hôtes.
- Prise en charge du rafraîchissement partiel pour des mises à jour plus rapides.
- Pas de rétroéclairage, avec conservation de l’image après extinction.
- Faible consommation d’énergie, avec une puissance principalement utilisée lors du rafraîchissement.
- Connecteur d’extension GPIO 40 broches standard Raspberry Pi sur la carte pilote.
- Adapté au rendu d’images en niveaux de gris de 2 à 16 niveaux.
Caractéristiques techniques
| Taille de l’écran | 7,8 pouces |
| Résolution | 1872 x 1404 pixels |
| Contrôleur | IT8951 |
| Interface | USB / SPI / I80 |
| Tension de fonctionnement | 5V |
| Couleur d’affichage | Noir / Blanc |
| Niveaux de gris | 2-16 (1-4 bits) |
| Temps de rafraîchissement complet | 450 ms |
| Consommation totale lors du rafraîchissement | 1,2 W typique |
| Consommation totale en veille | 0,1 W typique |
| Zone d’affichage | 158.184 x 118.638mm |
| Dimensions extérieures | 173,8 x 127,6 x 0,78 mm |
| Pas de points | 0.0845 x 0.0845mm |
| Angle de vue | Plus de 170 degrés |
Applications
- Projets de liseuses et d’affichage de documents.
- Instruments industriels et panneaux de contrôle embarqués.
- Tableaux de bord à faible consommation et terminaux d’information.
- Systèmes d’affichage d’images en niveaux de gris semblables au papier.
- Développement e-paper Raspberry Pi et STM32.
- Dispositifs d’affichage réfléchissants avancés nécessitant une haute densité de pixels.
Contenu de l’emballage

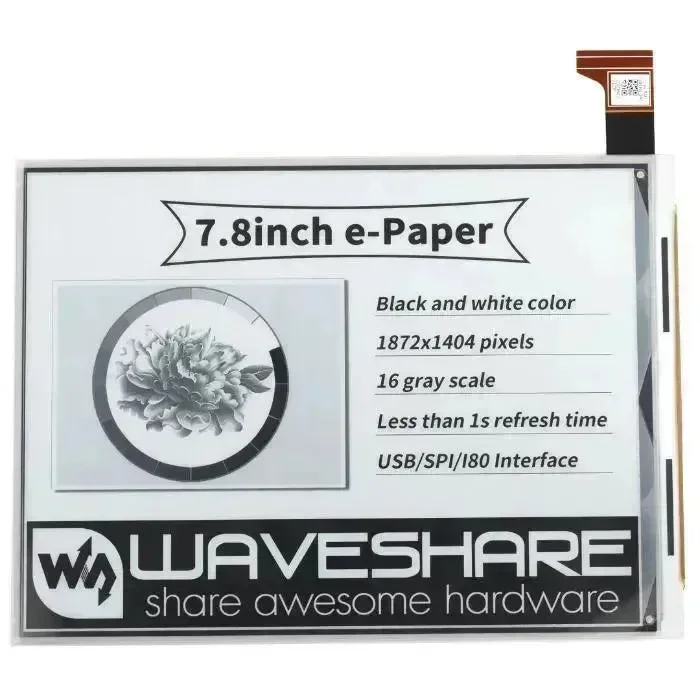

- E-Paper 7,8 pouces x1

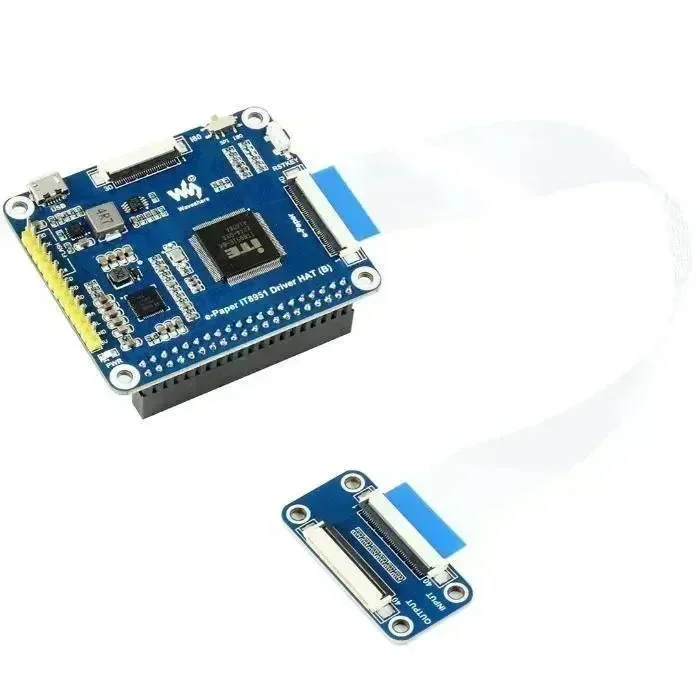

- Driver HAT e-Paper IT8951 (B) x1
- Adaptateur e-Paper 7,8 pouces x1
- FFC 40 broches (contact même côté) x1
- Câble USB type A vers micro B x1
- PH2.0 20cm 8 broches x1
- Pack de vis pour RPi (2 pièces) x1
Autre contenu
Pourquoi le IT8951 est important
Le contrôleur IT8951 intégré est la raison principale pour laquelle cet écran convient aux projets e-paper haute résolution. Il offre la flexibilité d’interface et la logique de pilotage nécessaires pour les grands panneaux réfléchissants tout en supportant plusieurs méthodes de connexion hôte.
Cas d’utilisation idéaux
Cet écran est particulièrement utile lorsque vous souhaitez une interface semblable au papier avec une haute résolution, une faible consommation lors du rafraîchissement, un large angle de vue et une conservation de l’image après coupure de l’alimentation. Cela le rend plus adapté à la lecture, la visualisatio
